　　蜜桃99精品国产免费電控係統一般由配電保護單元、運行機構驅動單元、邏輯控製單元、操作單元、蜜桃久久无码機管理係統(CMS)等幾部分組成。見圖6-1。

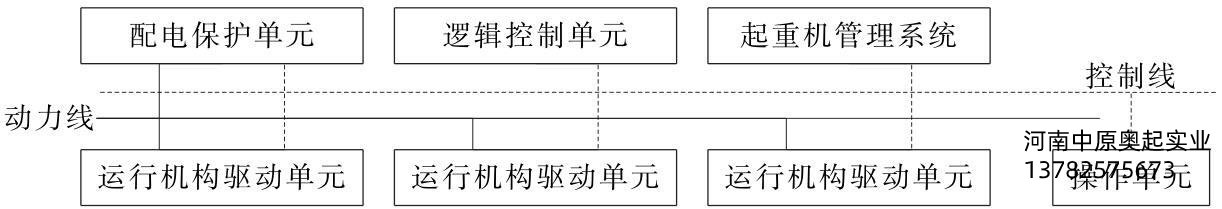

圖6-1蜜桃99精品国产免费蜜桃久久无码機電控係統框圖

　　1、蜜桃99精品国产免费配電保護單元

　　蜜桃99精品国产免费電源從電纜卷筒或滑觸線引入後，**應進入配電保護單元。配電保護單元一般由總斷路器、主接觸器、機構分斷路器、機構分接觸器、各分支斷路器、顯示儀表以及保護器件構成。見圖6-2。

　　2、蜜桃99精品国产免费總斷路器的作用

　　(1)蜜桃久久无码機動力電源的總開關;

　　(2)總斷路器到機構斷路器之間電纜的過載保護;

　　(3)總斷路器出線端到機構斷路器進線端的短路保護。

　　3、蜜桃99精品国产免费主接觸器的作用

　　(1)接通和切斷蜜桃久久无码機總的動力電源;

　　(2)蜜桃久久无码機發生需要停止整機運行的故障時切斷總動力電源。

　　4、蜜桃99精品国产免费運行機構斷路器的作用

　　(1)機構電源的開關;

　　(2)機構斷路器到變頻器之間電纜的過載保護;

　　(3)變頻器進線電抗器的過載保護;

　　(4)機構斷路器到變頻器進線端的短路保護。

　　5、蜜桃99精品国产免费運行機構接觸器的作用

　　(1)接通和切斷對應機構的電源;

　　(2)在運行機構中，蜜桃久久无码機發生需要停止對應機構運行的故障時，切斷該機構的動力電源。

　　有些蜜桃久久无码機不使用機構接觸器，用機構斷路器來實現機構接觸器的**項功能，通過機構斷路器的脫扣附件來實現機構接觸器的第二項功能。

　　6、蜜桃99精品国产免费控製回路斷路器的作用

　　(1)接通和切斷控製單元的電源(上遊或下遊);

　　(2)提供隔離變壓器短路和過載保護(上遊);

　　(3)為控製單元提供短路和過載保護(下遊)。

　　7、蜜桃99精品国产免费輔助回路斷路器的作用

　　(1)接通和切斷輔助輔助回路電源;

　　(2)提高輔助回路的短路和過載保護。

　　顯示儀表一般有三相電壓表和三相電流表。

　　保護器件一般有相序保護器件、斷相保護器件、對地漏電流檢測器件、防浪湧(防感應雷)器件、欠壓保護器件和過壓保護器件等。
